Axiom too CNC三次元
檔案下載 :
產品說明

硬體特色:

  • 三軸均為空氣軸承。

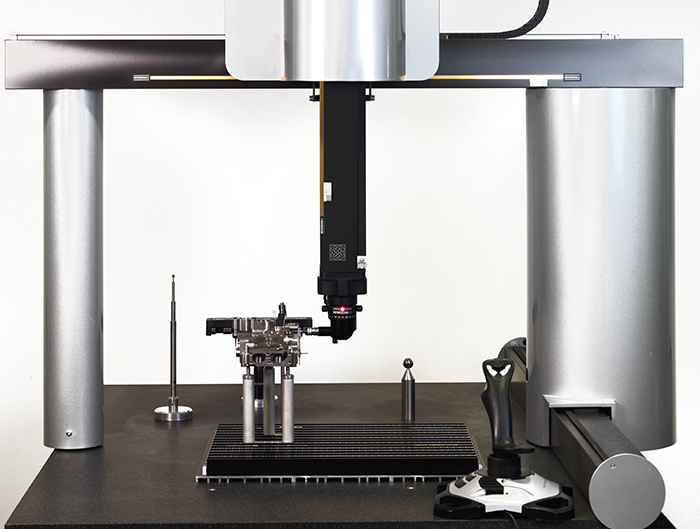

  • 門式設計移動結構,不易扭曲變形,結構穩定。
  • 三軸均為特殊鋁合金結構,Y軸花崗岩結構剛性佳,運動幾何變形小。
  • 量測平台為特殊蜂巢式花崗岩結構。
  • 預壓式軸承,可得較佳之動態剛性及較小之空氣間隙。
  • Z軸有平衡設計,防止Z軸掉落。

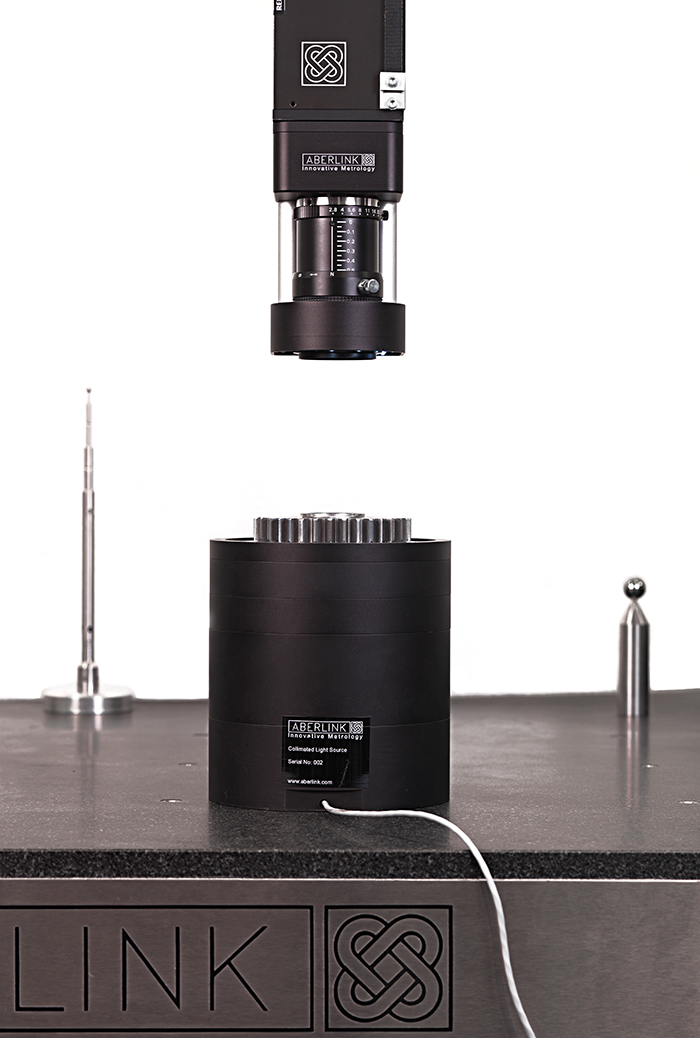

  • 可原機加裝非接觸測頭。
  • 有比對軟體可選配。
  • 有換刀系統可選配。

軟體介紹:

  • 英國原廠ABERLINK 3D圖形化軟體,簡單易學,30分鐘入門。各種幾何元素量測,如點、線、面、圓、球、圓球、圓柱、圓錐、距離、真直度、平面度、垂直度、真圓度、圓筒度、平行度、角度、同心度、對稱度等幾何公差。
  • WINDOWS作業環境,可與EXCEL連結,擴大應用。
  • 可將量測圖形存成Auto CAD檔案 (DXF格式)。
  • 自動判斷量測元素功能﹝面、線、圓﹞。
  • 圖形化指示,操作簡易。
  • 可繪製三視圖,且可以直接標示尺寸﹝簡單CAD功能﹞。
  • 形狀公差超出範圍會以異音警告。
  • 可中英文版本切換。
  • 圖層管理系統。
  • SPC統計功能。
  • 圖形化報表、格式化報表輸出﹝具有六種制式表格可使用﹞。
  • 具工件溫度補償功能。
產品規格
種類 Axiom too 600 Axiom too 900 Axiom too 1200 Axiom too 1500
量測範圍 640x600x500mm 640x900x500mm 640x1200x500mm 640x1500x500mm
量測平台 蜂巢式平台/花崗岩平台 蜂巢式平台/花崗岩平台 花崗岩平台 花崗岩平台
量測系統 Renishaw讀頭及光學尺 Renishaw讀頭及光學尺 Renishaw讀頭及光學尺 Renishaw讀頭及光學尺
解析度 0.0005mm 0.0005mm 0.0005mm 0.0005mm
測頭系統 Renishaw測頭系統 Renishaw測頭系統 Renishaw測頭系統 Renishaw測頭系統
最大位移速度 600 mm/sec 600 mm/sec 600 mm/sec 600 mm/sec
最大位移加速度 600 mm/s2 600 mm/s2 600 mm/s2 600 mm/s2
Z軸 有平衡設計 有平衡設計 有平衡設計 有平衡設計
空氣消耗量 50 l/min(1.8 cfm) @4bar 50 l/min(1.8 cfm) @4bar 50 l/min(1.8 cfm) @4bar 50 l/min(1.8 cfm) @4bar
所需空氣壓力 4bar(60psi) 4bar(60psi) 4bar(60psi) 4bar(60psi)
